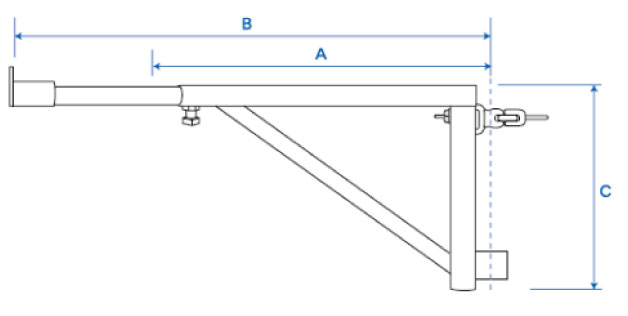

伸縮ブラケット
- 枠組・単管の両方に使用可能です。
伸縮幅 | A(mm) | B(mm) | C(mm) | 重量(kg) |
---|---|---|---|---|
300-500 | 294 | 482 | 300 | 4.2 |
500-750 | 492 | 721 | 350 | 5.7 |
750-1000 | 759 | 981 | 450 | 6.5 |
![](images/image01_1.jpg)
品名 | 重量(kg) |
---|---|

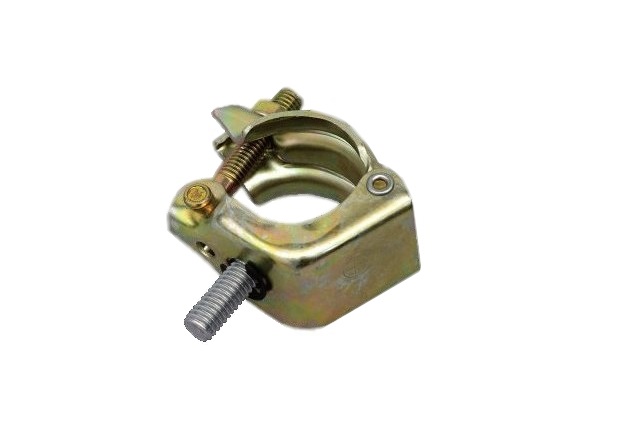

先端クランプ | 0.4 |
![](images/image01_2.jpg)

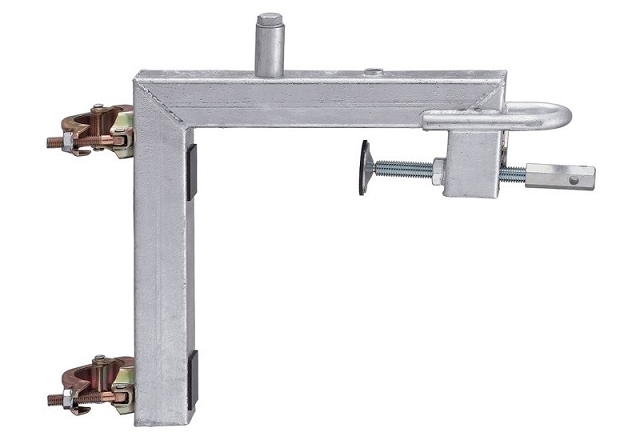

ベランダブラケット
- 建物外周部の落下養生用にベランダブラケットを使用して安全確保ができます。
- 従来の垂直ネット養生をユニット化し、クレーンにて盛り替えできます。
- 改修工事など、狭い場所や一部だけ足場を確保したい場合に有効です。
- 先端許容荷重:250kg
品名 | 挟み幅(mm) | 重量(kg) |
---|---|---|
BK450 | 100〜250 | 4.0 |
![](images/image02_1.jpg)
![](images/image02_2.jpg)

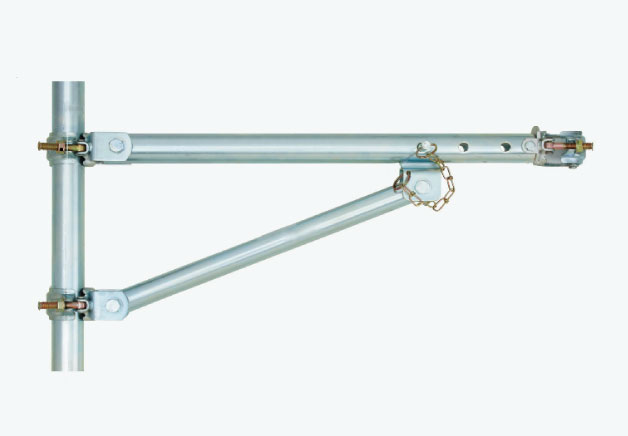

法面ブラケット
- あらゆる法面工事対応の汎用タイプ商品
- 擁壁工事の打設施工と解体、さらにアンカージョイントを使い石積施工や型枠解体後の補修工事の足場など幅広い用途に対応可能です。
- 法面勾配は90°〜55°まで対応
品名 | 長さ(mm) | 重量(kg) |
---|---|---|
法面ブラケット | 624.5 | 3.5 |
![](images/image03.jpg)

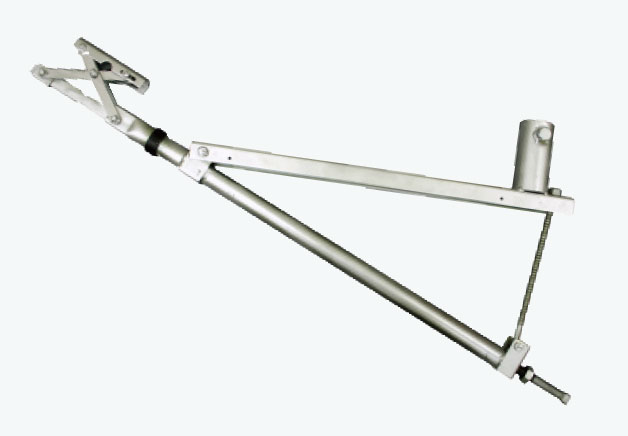

PH足場
- ジャッキ方式により、50φ〜100φのパイプに使用できます。
- 勾配調整ボルトにより、25度までのパイプ勾配に使用できます。
- 手すりは、パイプを手すり受けに差込み、ボルトを締め付けるだけの簡単・安全設計です。
- 先端許容荷重:150kg
足場板は番線で固定してください。
品名 | 長さ(mm) | 重量(kg) |
---|---|---|
PH足場 | 540 | 5.7 |
![](images/image04.jpg)

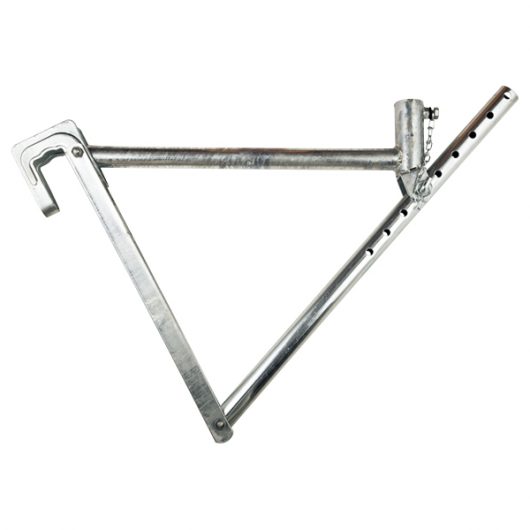

デルタブラケット
- バタ賭け金具は、単管パイプ・角パイプ兼用。
- シーボルトにも取付可能。
※バタ掛け金具を反転して使用します。 - 手すりは、単管パイプを手すり受けに差込み、ボルトを締め付けるだけの簡単・安全設計です。
品名 | 長さ(mm) | 重量(kg) |
---|---|---|
デルタブラケット | 985 | 7.0 |
![](images/image06.jpg)
