角パイプの特長
- 表面処理 溶融亜鉛メッキ(ドブメッキ)加工しております。
- JISH8641 および JISH9124 規格=JISH8641-HDZ40 (付着量400/m2以上)
- 1.0・2.0・3.0m・4.0mの商品は、両端に青色、中央部分に緑のマーキング
- 1.5・2.5・3.5m・4.5mの商品は、両端に黄色、中央部分に緑のマーキング

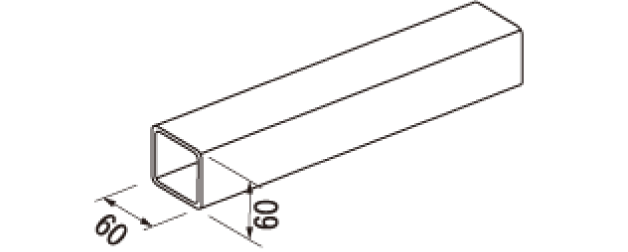

60角パイプ
| 長さ(m) | 重量(kg) | 厚さ(mm) | 断面積 A㎠ |
単位重量 Wkg/m |
断面二次半径 icm |
断面係数 Z㎤ |
断面二次モーメント km4 |
|---|---|---|---|---|---|---|---|
| 1.0 | 4.06 | 2.3 | 5.172 | 4.06 | 2.34 | 9.44 | 28.3 |
| 1.5 | 6.09 | ||||||
| 2.0 | 8.12 | ||||||
| 2.5 | 10.15 | ||||||
| 3.0 | 12.18 | ||||||
| 3.5 | 14.21 | ||||||
| 4.0 | 16.24 |

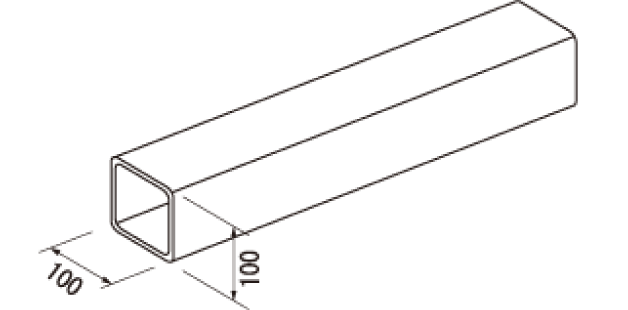

100角パイプ
| 長さ(m) | 重量(kg) | 厚さ(mm) | 断面積 A㎠ |
単位重量 Wkg/m |
断面二次半径 icm |
断面係数 Z㎤ |
断面二次モーメント km4 |
|---|---|---|---|---|---|---|---|
| 1.0 | 9.52 | 3.2 | 12.13 | 9.52 | 3.93 | 37.5 | 187.0 |
| 1.5 | 14.28 | ||||||
| 2.0 | 19.04 | ||||||
| 2.5 | 23.8 | ||||||
| 3.0 | 28.56 | ||||||
| 3.5 | 33.32 | ||||||
| 4.0 | 38.08 | ||||||
| 4.5 | 42.84 |
オプション
| 名称 | 重量(kg) | 色 |
|---|---|---|

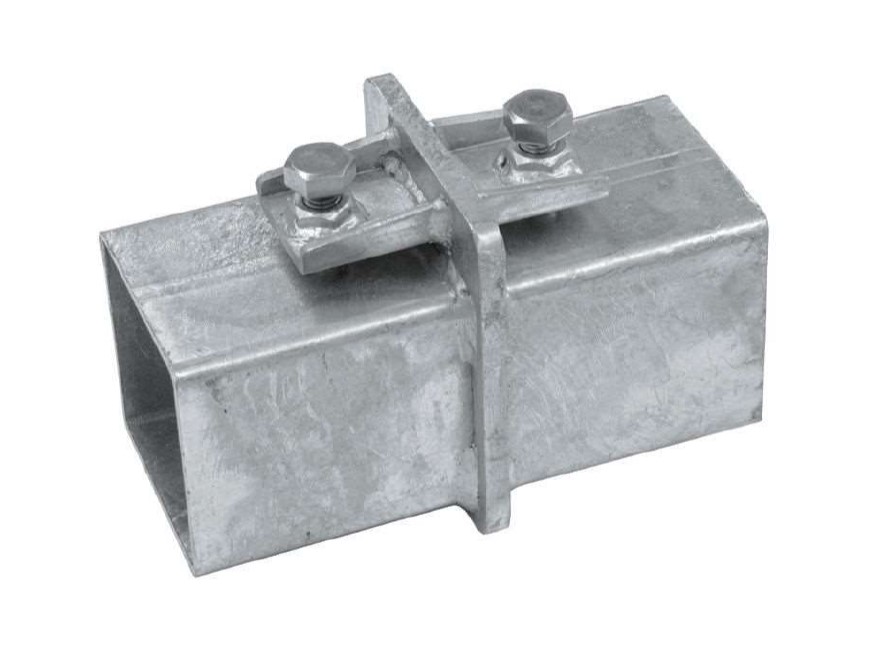

| 100角ジョイント | 2.93 | 青 |
