アルミ梯子の概要
梯子取付金具を使用すれば、建設現場の梁などの組立作業時に、仮設の昇降用通路として使用が可能です。
アルミ梯子の特長
- アルフロジョイント構造で、ねじれやたわみに強く、耐久性に優れております。
- 苛酷な条件下でより優れた総合性能を発揮いたします。
- 滑り止め端具ユニット部分
- 2連梯子の収納時 7.2ｍ（縮長4.22ｍ） 10.0m（縮長5.92m）
| 種類 | 長さ(m) | 重量(kg) | 最大使用質量(kg) | 色(側面：中央×上部） |
|---|---|---|---|---|
| 1連 | 2.0 | 4.6 | 150 | 青×黒 |
| 3.0 | 7.2 | 青×緑 | ||
| 4.0 | 9.0 | 青×黄 | ||
| 5.0 | 11.1 | 青×紫 | ||
| 6.0 | 13.3 | 青 | ||
| 2連 | 7.2 | 19.2 | 青×茶 | |
| 10.0 | 31.2 | 120 | 青 |
梯子取付金具(角柱用・丸柱用)
- 鉄骨柱への着脱はベルトで行います。
- 梯子取付バーで梯子だけの着脱も可能なので、鉄骨柱を傷つけることなく素早く作業が行えます。
- 従来のステップ取り付けの溶接や、溶接されたステップの取り外し、鉄骨柱の補修といったわずらわしい作業が不要になります。
- 取り付ける場合、端部から３ステップ以内で使用してください。
| 品名 | 重量(kg) | 最大使用質量(kg) | 色 |
|---|---|---|---|
| 角柱(1連用) | 4.3 | 150 | 青 |
| 角柱(2連用) | 4.5 | ||
| 丸柱用 | 5.6 | ||
| 角柱（150用） | 4.1 | 緑 |
※2連梯子の場合、角柱（2連用）×2+角柱（1連用）×1必要になります。
指定鉄骨柱
設置できる鉄骨柱以下になります。指定以外の鉄骨柱に設置しないでください。

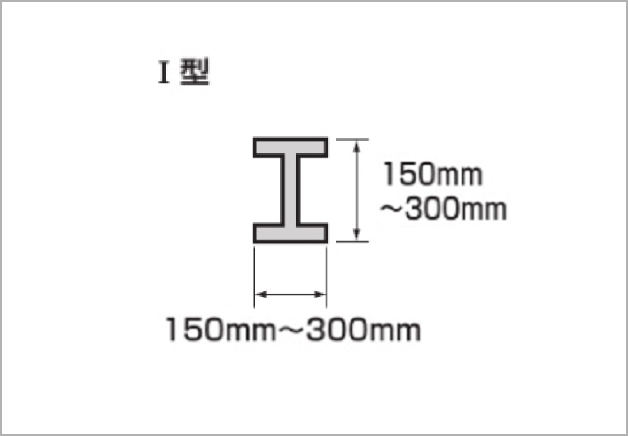

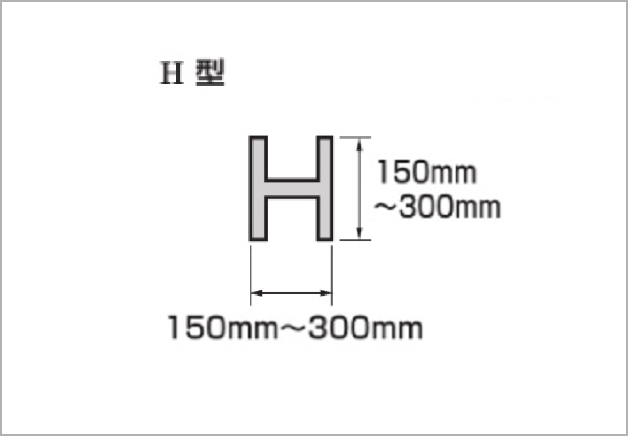

- 角柱（1連用・2連用）は一辺が300〜650mmのコラム・H・I型
- 角柱（150用）は一辺が150〜300mmのコラム型のみ
- 丸柱用は直径300〜1020mmの鉄骨丸柱
角柱（1連用・2連用）の場合
角柱（150用）の場合
丸柱用の場合
